產品概述
本泵系單級單吸立式離心泵，主要部件有蝸殼、葉輪、泵座、泵殼、支撐筒、電機座、電動機等組成。蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造、耐腐性、耐腐蝕性較好，加工工藝方便。
葉輪為三片單園弦彎葉，選用半封閉葉輪，并采用可鍛鑄鐵、所以強度高，耐腐蝕；加工方便，通過性好，效率高。
為了減輕重量和減少車削量、泵軸是優質碳素鋼冷拉園鋼制造。
泵座中裝有四只骨架油封和軸套，防止軸磨損，延長軸的使用壽命。

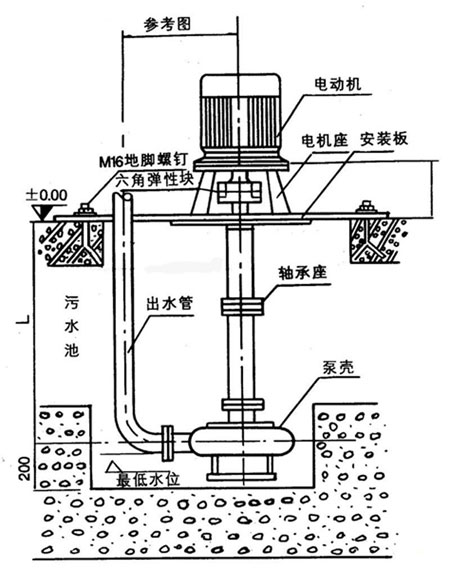

本排污泵可垂直或傾斜使用，占地面積小，蝸殼需埋在工作介質中工作，容易啟動，不需弓I水，旋轉方向應從電機尾部看是順時針方向工作。
總機長度備有各種規格，以便使用單位根據用途因地制宜地選用。
1、NL型多用液下泵系單級單吸離心泵，使用于礦山，造紙、印染、環保、石墨、云母、黃金、陶瓷、煉油、石油、化工、農場、鹽場、碘場、染化、釀酒、食品、化肥、焦化、選廠、建筑、大理石廠、金礦、泥漿、流沙、泥塘、污塘、污濁液送吸濃稠液、裝料及懸浮物質的污水作業，也可作礦排水及含有泥塊的流體。
2、若與高壓水泵，水槍配合，組成水力機械化土方工程機組，就可用作于土地平整，河道與池塘的疏浚、鑿開等小型水利工程的挖方與輸方，以及城市的防空工程，地下工程。
3、養魚用作帶水清塘、魚池增氧等。
性能參數
| 型 號 |
轉速 n r/min |
流量 Q m3/h |
揚程 H m |
效率 n % |
電機功率 KW |
|
NL50-8 NL50A-8 |
1450 | 20-30 | 8-9 | 42 | 1.5 |
|
NL50-12 NL50A-12 |
1450 | 25-38 | 12-14 | 41 | 3 |
|
NL76-9 NL76A-9 |
1450 | 50-70 | 9-10 | 42 | 3 |
|
NL65-16 NL65A-16 |
1450 | 50-60 | 15-18 | 42 | 5.5 |
|
NL80-12 NL80A-12 |
1450 | 80-120 | 11-13 | 56 | 7.5 |
|
NL100-16 NL100A-16 |
1450 | 80-100 | 15-17 | 61 | 15 |
|
NL150-12 NL150A-12 |
1450 | 100-150 | 11-13 | 66 | 18.5 |
|
NL150-16 NL150-16 |
1450 | 120-180 | 15-20 | 68 | 22 |

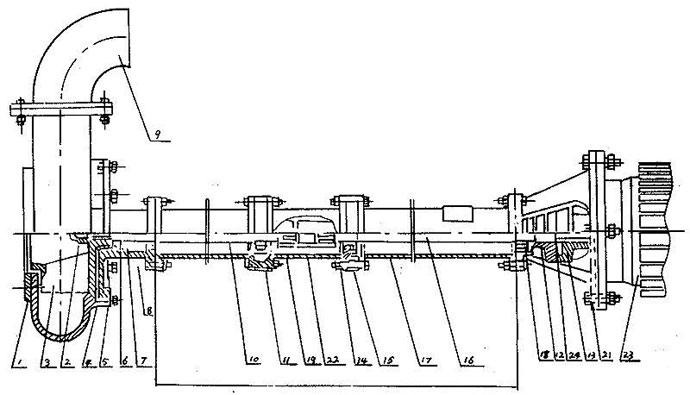

結構圖紙
|
序號 |
型式/另件名稱 |
NL,NLF,NW |
||
|
編號 |
數量 |
備注 |
||
|
1 |
網罩 |
1 |
1 |
|
|
2 |
葉輪螺母 |
2 |
1 |
|
|
3 |
葉輪 |
3 |
1 |
|
|
4 |
泵殼 |
4 |
1 |
|
|
5 |
泵座 |
5 |
1 |
|
|
6 |
0型圈 |
6 |
1 |
改進型用機械密封 |
|
7 |
油封 |
7 |
4 |
改進型用機械密封 |
|
8 |
軸套 |
8 |
1 |
改進型用機械密封 |
|
9 |
出水彎頭 |
9 |
1 |
|
|
10 |
泵軸 |
10 |
1 |
|
|
11 |
軸承 |
11 |
2 |
|
|
12 |
從動聯軸器 |
12 |
1 |
|
|
13 |
主動聯軸器 |
13 |
1 |
|
|
14 |
聯接筒 |
14 |
1 |
|
|
15 |
軸承座 |
15 |
2 |
|
|
16 |
聯接軸 |
16 |
1 |
|
|
17 |
支撐筒 |
17 |
2 |
|
|
18 |
軸承蓋 |
18 |
1 |
|
|
19 |
從動聯軸器 |
19 |
1 |
|
|
20 |
電機座 |
20 |
1 |
|
|
21 |
電機座C |
21 |
1 |
帶固定板用 |
|
22 |
主動聯軸器 |
22 |
1 |
|
|
23 |
電動機 |
23 |
1 |
|
|
24 |
彈性塊 |
24 |
1 |
|

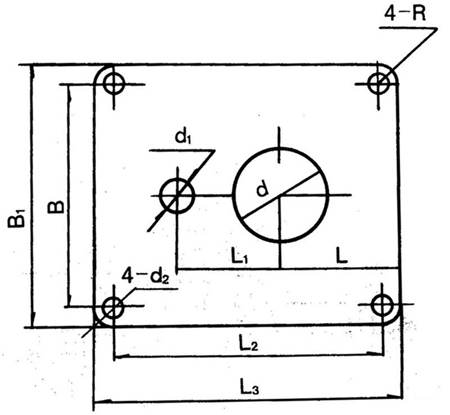

安裝尺寸
|
型號/代號 |
L |
L1 |
L2 |
L3 |
B |
B1 |
d |
d1 |
4-d2 |
4-R |
δ |
|
NL25-10 |
180 |
120 |
350 |
400 |
280 |
330 |
72 |
40 |
13 |
25 |
6 |
|
NL50-8 |
255 |
230 |
590 |
650 |
490 |
550 |
215 |
70 |
18 |
30 |
8 |
|
NL80-9 NL50-12 NL76-9 |
255 |
230 |
590 |
650 |
490 |
550 |
258 |
80 70 70 |
18 |
30 |
10 |
|
NL65-16 NL80-12 NL50-24 |
255 |
285 |
690 |
750 |
590 |
650 |
175 |
70 110 70 |
18 |
30 |
12 |
|
NL100-16 NL100A-16 |
380 |
350 |
920 |
1000 |
820 |
900 |
226 |
115 70 |
18 |
40 |
14 |

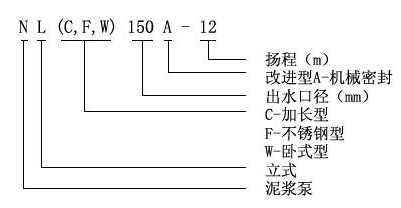

型號定義
