產品概述
ZW型不堵塞排污泵是根據國內外產品的設計基礎上加以改進的一種為了解決堵塞現象而制造的一種自吸泵。該泵最主要的特點即是不會堵塞。采用了采用軸向回流外混式，水力設計獨特，葉輪是縮在單獨的葉輪室內，連接葉輪室的是壓水室，當葉輪旋轉時，泵內液體產生強烈的軸向渦流作用，使進口造成真空，出口產生揚程。因而雜質可以從壓水室排出，所以它的流道是完全暢通的。通過泵體、葉輪流道的設計，即可像一般自吸式清水離心泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固本和長纖維雜質液體。解決了排污泵堵塞的毛病。
ZW型無堵塞自吸泵工作條件：
1、環(huán)境溫度≤50℃，相對濕度<95%，介質溫度運≤80℃，特殊要求可達200℃。
2、介質PH值鑄鐵材質6-9，不銹鋼為2-13。
3、自吸式排污泵介質重度不超過1240kg/m3。
5、自吸高度不能超過規(guī)定值4.5-5.5米，吸入管長度為≤10米為宜。
5、通過能力懸浮顆粒直徑為泵口徑的60%，纖維長度為泵口徑的5倍。
性能參數
| 型 號 |
流量 （m3/h） |
揚程（m） | 功率（km） | 轉速（r/min） | 效率（%） | 汽蝕余量（m） | 自吸高度（m） | 自吸時間（min/5m) | 重量（kg) |
| 25ZW8-15 | 8 | 15 | 2.2 | 2900 | 45 | 2.0 | 5.5 | 3 | 100 |
| 32ZW5-20 | 5 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 32ZW10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 32ZW9-30 | 9 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
| 40ZW10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 40ZW20-15 | 20 | 15 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 40ZW15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
| 50ZW10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 50ZW20-12 | 20 | 12 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 50ZW15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
| 50ZW20-35 | 20 | 35 | 5.5 | 2900 | 48 | 2.5 | 5.5 | 3 | 150 |
| 65ZW30-18 | 30 | 18 | 4 | 1450 | 45 | 2.5 | 5.5 | 3 | 200 |
| 65ZW25-30 | 25 | 30 | 5.5 | 2900 | 50 | 3.0 | 5.5 | 3 | 200 |
| 65ZW25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
| 65ZW40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
| 65ZW65-25 | 65 | 25 | 11 | 2900 | 52 | 3.0 | 5.5 | 2 | 240 |
| 80ZW40-16 | 40 | 16 | 4 | 1450 | 50 | 3.0 | 5.0 | 3 | 240 |
| 80ZW40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
| 80ZW25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
| 80ZW65-25 | 65 | 25 | 11 | 2900 | 52 | 3.0 | 5.5 | 2 | 240 |
| 80ZW80-35 | 80 | 35 | 15 | 2900 | 45 | 3.0 | 5.5 | 3 | 285 |
| 80ZW50-60 | 50 | 60 | 22 | 2900 | 55 | 3.0 | 5.0 | 3 | 340 |
| 100ZW100-15 | 100 | 15 | 7.5 | 1450 | 50 | 4.0 | 5.5 | 3 | 300 |
| 100ZW80-20 | 80 | 20 | 7.5 | 1450 | 53 | 4.0 | 5.5 | 3 | 300 |
| 100ZW100-20 | 100 | 20 | 11 | 1450 | 53 | 4.0 | 5.5 | 3 | 340 |
| 100ZW100-30 | 100 | 30 | 22 | 2900 | 53 | 4.0 | 5.5 | 2 | 510 |
| 125ZW120-20 | 120 | 20 | 15 | 1450 | 55 | 4.5 | 5.5 | 2 | 500 |
| 150ZW180-14 | 180 | 14 | 15 | 1450 | 60 | 5.0 | 5.5 | 3.5 | 500 |
| 150ZW180-20 | 180 | 20 | 22 | 1450 | 60 | 5.0 | 5.0 | 3 | 570 |
| 150ZW180-30 | 180 | 30 | 37 | 1450 | 65 | 5.0 | 5.0 | 3 | 680 |
| 150ZW180-38 | 180 | 38 | 55 | 1450 | 45 | 5.0 | 6.0 | 3.5 | 800 |
| 200ZW280-14 | 280 | 14 | 22 | 1450 | 65 | 5.0 | 5.0 | 3 | 700 |
| 200ZW280-28 | 280 | 28 | 55 | 1450 | 55 | 4.0 | 5.2 | 3 | 940 |
| 250ZW420-20 | 420 | 20 | 55 | 1450 | 61 | 6.0 | 4.5 | 2.5 | 1150 |
| 300ZW800-14 | 800 | 14 | 55 | 1450 | 65 | 6.0 | 4.5 | 2.5 | 1400 |

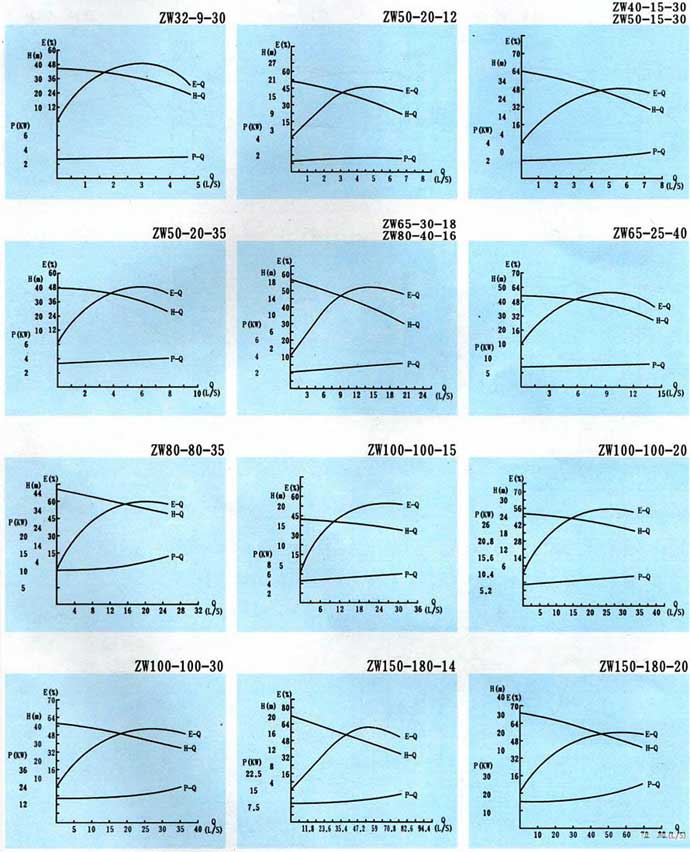

性能圖譜

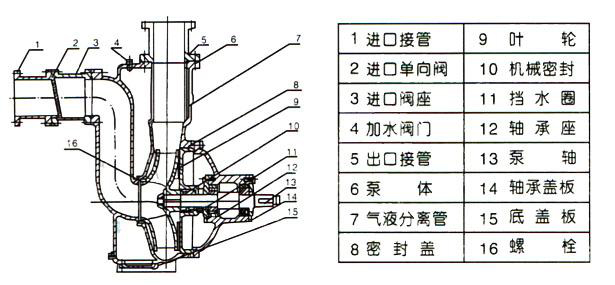

結構圖紙

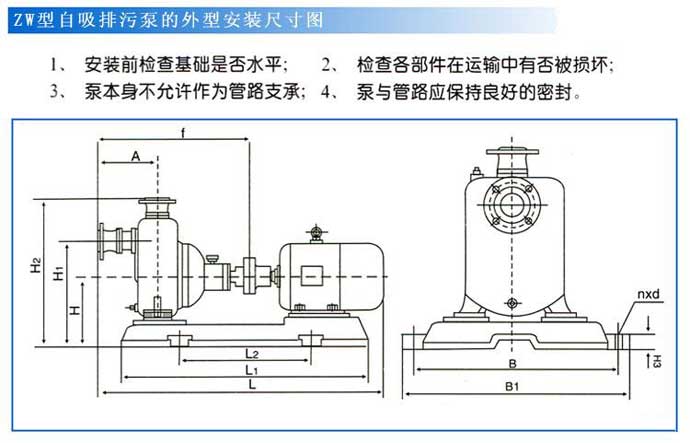

安裝尺寸

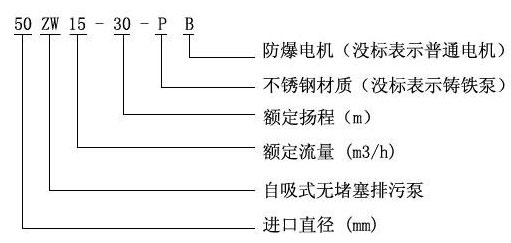

型號定義
