產品概述
S、SH型單級雙吸泵殼中開之離心泵，供抽送清水或物理化學性質類似于水的其它液體之用。被輸送液體溫度不得高于80℃。適用于工廠、礦山、城市給水、電站、農田排灌和各種水利工程。
裝配、拆卸、安裝
裝配與拆卸
1 、裝配轉子部件：依次將葉輪、軸套、軸套螺母、填料套、填料環、填料壓蓋，擋水圈、軸承部件裝在泵軸上，并套上雙吸密封環，然后裝上聯軸器。
2、將轉子部件裝在泵體上，調整葉輪的軸向位?到兩側雙吸密封環的中間加以固定，將軸承體壓蓋同固定螺釘緊固。
3、裝上填料，放好中開面紙墊，蓋上泵蓋打緊螺尾柱銷后，擰緊泵蓋螺母，最后裝上?料壓蓋。但不要將填料壓得太緊，填料過緊會使軸套發熱，耗費功率較大，也不要壓得太松，過松會使液體滲漏大，水泵效率降低。
裝配完成后，用手轉動泵軸，沒有擦碰現象，轉動比較輕滑均?即可，拆卸可按上述裝配順序相反地進行。
安裝
1 、檢查離心泵和電動機應無損壞。
2、水泵的安裝高度，加上吸入管路的水力損失，及其速度能，不得大于樣本規定的允許吸上真空高度值�；A(chǔ)尺寸應符合泵機組的安裝尺寸。
3、安裝順序：
① 將水泵放在埋有地腳螺栓的混凝土基礎上，用調整其間的楔型墊塊的方法校正水平，并適當擰緊地腳螺栓，以防走動。
② 在基礎與泵底腳之后灌注混凝土 。
③ 待混凝土干固后，擰緊地腳螺栓，并重新檢?水泵的水平度。
④ 校正電動機軸與水泵軸的同心度。使兩軸成一直線，在兩軸器外圓上的同軸度允差為0.1mm，端面間隙沿圓周的不均勻度允差0.3mm（在聯接進出水管路及試運行后再分別校核一遍，仍應符臺上述要求）。
⑤ 在檢?電動機轉向與水泵轉向一致后，裝上聯軸器及聯接柱銷。
4、進出水管路應另設支架支撐，不得籍泵本體支承。
5、水泵與管路之間的結臺面，應保證良好的氣密性，尤其是進水管路，必須保證嚴格的不漏氣，并且在裝置上應無窩存空氣的可能。
6、如離心泵安裝在進水水位以上?，為了灌泵起動，一般可裝底閥。也可采用真空引水的方法。
7、水泵與出水管路之后，一般需裝閘閥和止回閥(揚程小于20米的可不用)，止回閥裝在閘閥后面。以上所述的安裝方法是指不配帶公共底座的水泵機組。
安裝配帶公共底座的泵，用調整底座與混凝土基礎之間的楔形墊鐵來校正機組的水平。然后在其間灌注混凝土。其安裝原則與要求，和不配帶公共底座的機組相同。
起動、停止和運行
1、起動與停止：
起動前，轉動泵的轉子，應該輕滑均?。
② 關閉出水閘閥，向泵內注不（如無底閥則用真空泵抽空引水）要保證泵內充滿水.無空氣窩存。
③ 如果泵上裝有真空表或壓力表.要關閉其與泵相連接的旋基再起動電動機.待轉速正常后再打開；然后逐漸打開出水閘閥，如流置過大，可以適當?shù)仃P(guān)小閘閥進行調節；反之流量過小時.將閘閥開大。
④ 均?地?cái)Q緊填料壓蓋上的壓緊螺母，使液體成滴狀漏出.同時注意填料腔處的?升。
⑤ 當停止水泵運轉時.要先關閉真空表及壓力表的旋塞和出水管路上的閘閥.然后關閉電動機的電源.如
所處環境的溫度較低時，則應將泵體下部的四方螺塞打開.去掉??水.以免凍裂。⑥長期停止使用時.應拆開水泵將另件上的水擦干.在加工表面涂上防銹油保管好。
2、運轉：
① 水泵軸承最高?度不應超過75°C。
② 潤滑軸承用的鈣基黃油的數量以占軸承體空間的1/3?1/2為宜。
③ 填料磨損?可適當壓緊填料壓蓋.若磨損過多應加以更?。
④ 定期柁??軸器部件.注意電機軸承溫升。
⑤ 運轉過程中.如發現?聲或其他不正常的聲音時，應立即停車.檢?其原因.加以消除。
⑥ 不得任意提高水泵的轉速.但可以降低轉速使用.如本型泵額定轉速為n流量為Q，揚程為H.軸功率為N，降低轉速為n1.降速后流量.揚程.軸功率分別為Q1 、H1和N1.其相互關系.可用下列公式迸行換算：
Q1=（n1/n）Q H1=(n1/n)²H N1=(n1/n)³N
性能參數
| 型號 |
流量Q (m3/h) |
揚程H (m) |
轉速n (r/min) |
功率P(kw) |
效率n (%) |
汽蝕余量 (NPSH)r(m) |
|
| 軸功率 | 電機功率 | ||||||
| 100S90 | 80 | 90 | 2950 | 30.1 | 37 | 65 | 2.5 |
| 100S90A | 72 | 75 | 2950 | 23 | 30 | 64 | 2.5 |
| 150S100 | 160 | 100 | 2950 | 59.8 | 75 | 73 | 3.5 |
| 150S78 | 160 | 78 | 2950 | 45 | 55 | 75.5 | 3.7 |
| 150S78A | 144 | 62 | 2950 | 33.4 | 45 | 72.6 | 3.7 |
| 150S50 | 160 | 50 | 2950 | 27.3 | 37 | 80.4 | 3.9 |
| 150S50A | 144 | 40 | 2950 | 20.0 | 30 | 75.5 | 3.9 |
| 150S50B | 133 | 36 | 2950 | 18.0 | 22 | 72.5 | 3.9 |
| 200S95 | 280 | 95 | 2950 | 91.4 | 132 | 79.2 | 5.3 |
| 200S95A | 270 | 85 | 2950 | 83.3 | 110 | 75 | 5.3 |
| 200S95B | 260 | 75 | 2950 | 73.8 | 90 | 72 | 5.3 |
| 200S63 | 280 | 63 | 2950 | 58.3 | 75 | 82.7 | 5.8 |
| 200S63A | 270 | 46 | 2950 | 45.1 | 55 | 75 | 5.8 |
| 200S42 | 280 | 42 | 2950 | 38.1 | 45 | 84.2 | 6 |
| 200S42A | 270 | 36 | 2950 | 33.1 | 37 | 80 | 6 |
| 250S65 | 485 | 65 | 1450 | 109.2 | 132 | 78.6 | 3.1 |
| 250S65A | 420 | 48 | 1450 | 88.5 | 90 | 77.7 | 3.1 |
| 250S39 | 485 | 39 | 1450 | 61.5 | 75 | 83.6 | 3.2 |
| 250S39A | 468 | 30 | 1450 | 48.4 | 55 | 79 | 3.2 |
| 250S24 | 485 | 24 | 1450 | 36.9 | 45 | 85.8 | 3.5 |
| 250S24A | 414 | 20 | 1450 | 27.2 | 37 | 83.3 | 3.5 |
| 250S14 | 485 | 14 | 1450 | 21.5 | 30 | 85.8 | 3.8 |
| 250S14A | 432 | 11 | 1450 | 15.2 | 18.5 | 82.7 | 3.8 |
| 300S90 | 790 | 90 | 1450 | 243 | 320 | 79.6 | 4.2 |
| 300S90A | 756 | 78 | 1450 | 216.4 | 280 | 74.2 | 4.2 |
| 300S90B | 720 | 67 | 1450 | 180 | 220 | 73 | 4.2 |
| 300S58 | 790 | 58 | 1450 | 147.9 | 200 | 84.2 | 4.4 |
| 300S58A | 720 | 49 | 1450 | 118.0 | 160 | 82.5 | 4.4 |
| 300S58B | 684 | 43 | 1450 | 100 | 132 | 80 | 4.4 |
| 300S32 | 790 | 32 | 1450 | 79 | 90 | 86.8 | 4.6 |
| 300S32A | 720 | 26 | 1450 | 60.7 | 75 | 84 | 4.6 |
| 300S19 | 790 | 19 | 1450 | 47.1 | 55 | 86.8 | 5.2 |
| 300S19A | 720 | 16 | 1450 | 39.2 | 45 | 80 | 5.2 |
| 300S12 | 790 | 12 | 1450 | 30.4 | 37 | 84.8 | 5.5 |
| 300S12A | 684 | 10 | 1450 | 23.9 | 30 | 78.4 | 5.5 |
| 350S125 | 1260 | 125 | 1450 | 533 | 680 | 80.5 | 5.4 |
| 350S125A | 1181 | 112 | 1450 | 461 | 570 | 78.2 | 5.4 |
| 350S125B | 1098 | 96 | 1450 | 373 | 500 | 77 | 5.4 |
| 350S75 | 1260 | 75 | 1450 | 303 | 360 | 85.2 | 5.8 |
| 350S75A | 1170 | 65 | 1450 | 244.4 | 280 | 84.2 | 5.8 |
| 350S75B | 1080 | 55 | 1450 | 196.3 | 220 | 82.4 | 5.8 |
| 350S44 | 1260 | 44 | 1450 | 172.5 | 220 | 87.5 | 6.3 |
| 350S44A | 1116 | 36 | 1450 | 129.5 | 160 | 84.5 | 6.3 |
| 350S26 | 1260 | 26 | 1450 | 102 | 132 | 87.5 | 6.7 |
| 350S26A | 1116 | 21 | 1450 | 76.9 | 90 | 83.4 | 6.7 |
| 350S16 | 1260 | 16 | 1450 | 64.4 | 75 | 85.4 | 7.1 |
| 350S16A | 1044 | 13 | 1450 | 47 | 55 | 78.3 | 7.1 |
| 400S90 | 1620 | 90 | 1450 | 473 | 560 | 84 | 6.2 |
| 400S90A | 1460 | 73 | 1450 | 345 | 450 | 84 | 6.2 |
| 400S90B | 1300 | 58 | 1450 | 245 | 315 | 84 | 6.2 |
| 400S40 | 1080 | 40 | 970 | 140 | 185 | 85 | 5.1 |
| 400S40A | 1007 | 33 | 970 | 107 | 160 | 84.5 | 5.1 |
| 400S40B | 870 | 26 | 970 | 73.3 | 110 | 84 | 5.1 |
| 500S98 | 2020 | 98 | 970 | 678.1 | 800 | 79.5 | 4.1 |
| 500S98A | 1872 | 83 | 970 | 539 | 630 | 78.5 | 4.1 |
| 500S98B | 1746 | 74 | 970 | 450.1 | 560 | 78.7 | 4.1 |
| 500S59 | 2020 | 59 | 970 | 388.2 | 450 | 83.6 | 4.5 |
| 500S59A | 1872 | 49 | 970 | 332.32 | 400 | 75.6 | 4.5 |
| 500S59B | 1746 | 40 | 970 | 255.8 | 315 | 74 | 4.5 |
| 500S35 | 2020 | 35 | 970 | 218.2 | 280 | 83.6 | 4.8 |
| 500S35A | 1746 | 27 | 970 | 150.6 | 220 | 75.6 | 4.8 |
| 500S22 | 2020 | 22 | 970 | 143.6 | 185 | 74 | 5.2 |
| 500S22A | 1746 | 17 | 970 | 100.6 | 132 | 88.2 | 5.2 |
| 500S13 | 2020 | 13 | 970 | 85.7 | 110 | 85.2 | 5.7 |
| 600S22 | 3170 | 22 | 970 | 215.8 | 250 | 84.2 | 7 |
| 600S22A | 2860 | 18 | 970 | 161.1 | 185 | 80.3 | 7 |
| 600S32 | 3170 | 32 | 970 | 310.4 | 355 | 83.4 | 7 |
| 600S32A | 2850 | 26 | 970 | 229 | 280 | 88 | 7 |
| 600S47 | 3170 | 47 | 970 | 456 | 560 | 87 | 6.5 |
| 600S47A | 2920 | 40 | 970 | 361 | 450 | 89 | 6.5 |
| 600S75 | 3170 | 75 | 970 | 736 | 900 | 88 | 6 |
| 600S75A | 2920 | 65 | 970 | 600.2 | 710 | 89 | 6 |
| 600S75B | 3170 | 55 | 970 | 477.5 | 560 | 88 | 6 |
| 600S100 | 2950 | 100 | 970 | 1015.6 | 1250 | 87 | 6 |
| 600S100A | 2710 | 90 | 970 | 875.4 | 1120 | 85 | 6 |
| 600S100B | 3170 | 80 | 970 | 751.9 | 900 | 85 | 6 |
| 800S22 | 3000 | 22 | 730 | 370.2 | 450 | 84 | 7 |
| 800S22 | 2830 | 14 | 585 | 190.6 | 250 | 82 | 5 |
| 800S22A | 5500 | 17 | 730 | 254.1 | 315 | 89 | 7 |
| 800S22A | 4400 | 11 | 585 | 133.3 | 185 | 88 | 5 |
| 800S32 | 4830 | 32 | 730 | 538.5 | 630 | 87 | 74.5 |
| 800S32 | 3870 | 20 | 585 | 272.3 | 315 | 89 | 7 |
| 800S32A | 5500 | 26 | 730 | 389 | 450 | 88 | 4.5 |
| 800S32A | 3960 | 17 | 585 | 210.7 | 250 | 88 | 6.5 |
| 800S47 | 5500 | 47 | 730 | 782.2 | 1000 | 87 | 4.2 |
| 800S47 | 4400 | 30 | 585 | 403.9 | 450 | 90 | 6.5 |
| 800S47A | 5070 | 40 | 730 | 621 | 710 | 89 | 4.2 |
| 800S47A | 4060 | 25 | 585 | 314.1 | 355 | 89 | 6 |
| 800S76 | 5500 | 76 | 730 | 1293.6 | 1600 | 88 | 4.2 |
| 800S76 | 4400 | 49 | 585 | 674.9 | 800 | 88 | 6 |
| 800S76A | 5080 | 65 | 730 | 1034 | 1250 | 87 | 6 |
| 800S76A | 4070 | 42 | 585 | 541 | 630 | 86 | 4.2 |
| 800S76B | 4680 | 55 | 730 | 824.7 | 1000 | 85 | 6 |
| 800S76B | 3750 | 35 | 585 | 425.5 | 500 | 84 | 4 |

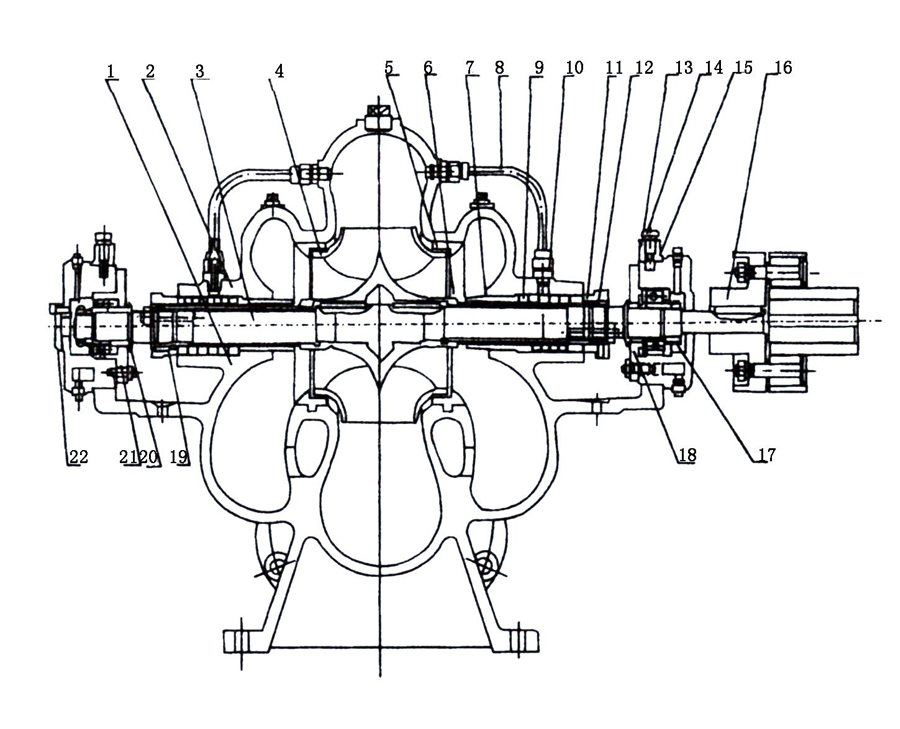

結構圖紙
|
序號 |
名稱 |
序號 |
名稱 |
|
1 |
泵體 |
12 |
軸套螺母（右） |
|
2 |
泵蓋 |
13 |
軸承體 |
|
3 |
泵軸 |
14 |
固定螺栓 |
|
4 |
葉輪 |
15 |
軸承體壓蓋 |
|
5 |
雙吸密封環 |
16 |
聯軸器部件 |
|
6 |
軸套 |
17 |
圓螺母 |
|
7 |
填料套 |
18 |
軸承蓋（甲） |
|
8 |
水封管 |
19 |
軸套螺母（左） |
|
9 |
填料 |
20 |
軸承擋圈 |
|
10 |
填料環 |
21 |
軸承蓋（乙） |
|
11 |
填料壓蓋 |
22 |
端蓋 |

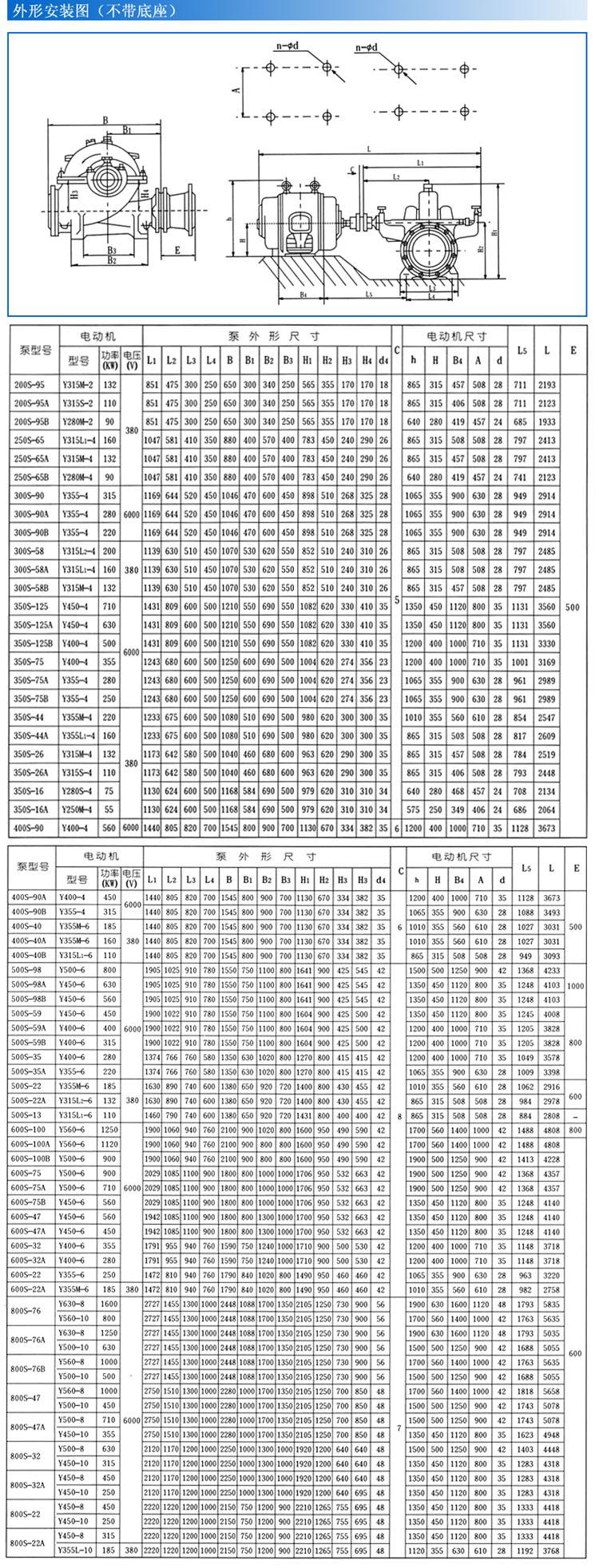

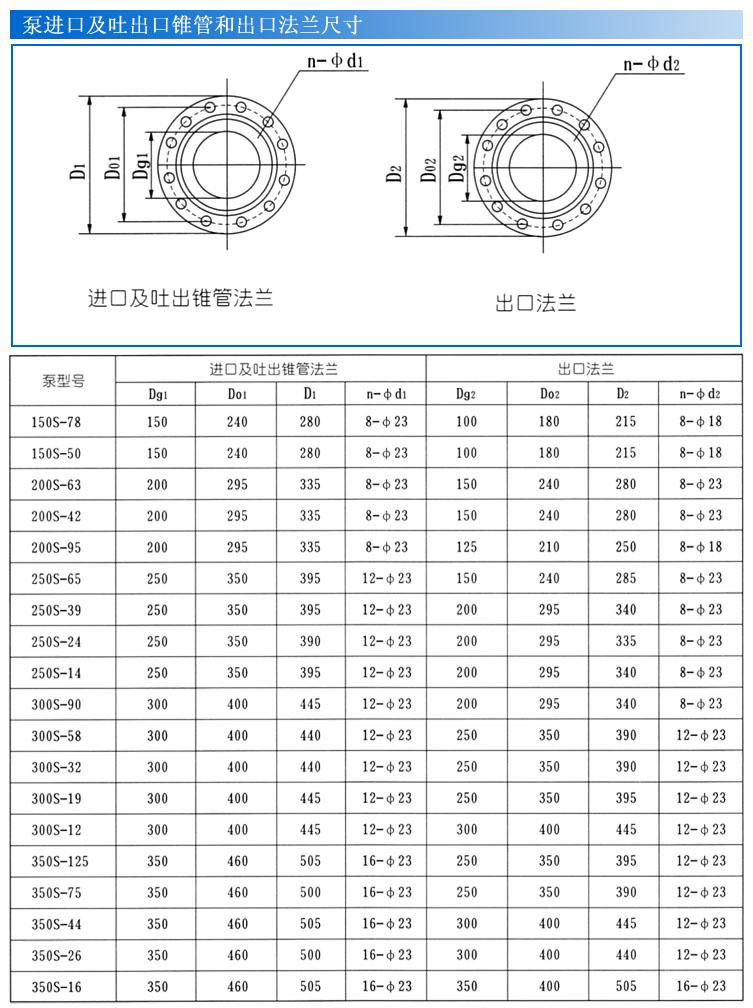

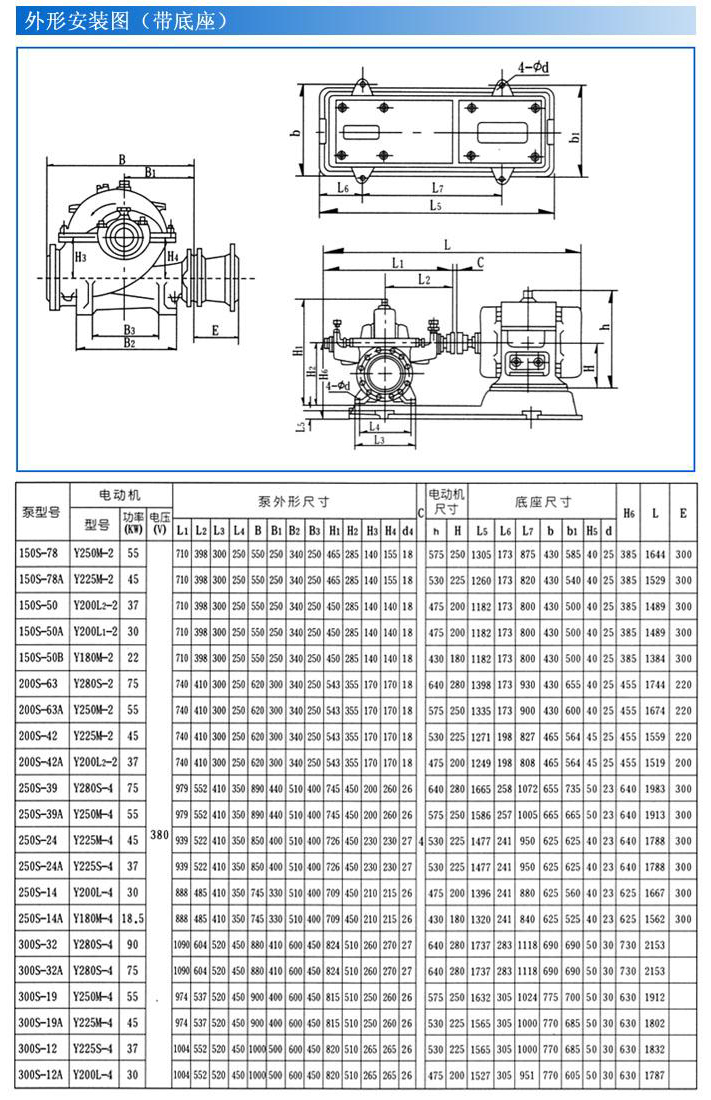

安裝尺寸

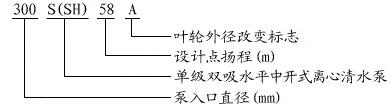

型號定義
